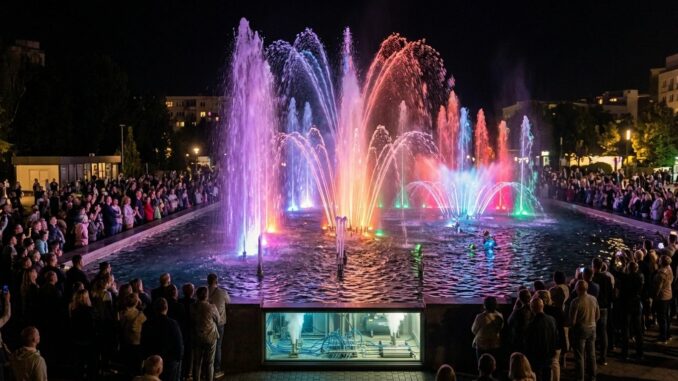

Вечір на міській площі. Лунає музика, вода злітає вгору високими арками, раптом ритм прискорюється — і сотні тонких струменів починають «стрибати» в такт, змінюючи колір від підсвітки. Глядачі знімають відео, діти біжать до сухого фонтана, а хтось навіть не здогадується, що за цим видовищем стоїть не магія, а точна автоматика. Головна «кнопка», яка змушує воду танцювати, — електромагнітний клапан.
У цьому матеріалі розповідаємо, як влаштовані світломузичні фонтани, водні шоу на міських святах, весіллях і корпоративах та сухі фонтани на площах. Окремо розберемо, як працюють клапани, чому для них важливі швидкодія, ресурс і захист від води, а також дамо поради організаторам івентів і власникам садиб, які хочуть облаштувати власний фонтан. Якщо вам потрібен каталог електромагнітних клапанів для таких проєктів, звертайте увагу на характеристики, про які йдеться нижче.
Як влаштований співочий фонтан
Світломузичний фонтан — це поєднання гідравліки, електроніки та світла. Основні складники такі.
- Чаша або резервуар. Вода в замкненому циклі: вона збирається внизу й подається знову.
- Насоси. Створюють тиск, який виштовхує воду вгору. Їх може бути кілька, для різних груп форсунок.
- Колектори і трубопроводи. Розподіляють воду по секціях.
- Форсунки (сопла). Формують вигляд струменя: прямий «стовп», віяло, «тюльпан», «дзвін», розпилений туман.
- Електромагнітні клапани. Відкривають і перекривають подачу води до кожної форсунки чи групи.
- Контролер. «Мозок» шоу, який синхронізує все: клапани, насоси, підсвітку й музику.
- Підсвітка. Світлодіодні прожектори, що змінюють колір разом із музикою.
Головна ідея: один струмінь — один клапан
Саме клапани створюють ефект «танцю». Кожен струмінь або невелика група струменів керується окремим електромагнітним клапаном. Контролер за програмою подає на нього електричний імпульс: клапан відкривається — струмінь злітає, закривається — падає. Якщо клапанів багато, а відкриваються вони по черзі, виходять «хвилі», що біжать колом, «серпантин», ритмічні візерунки, які точно потрапляють у ритм композиції.
Як працює мембранний електромагнітний клапан

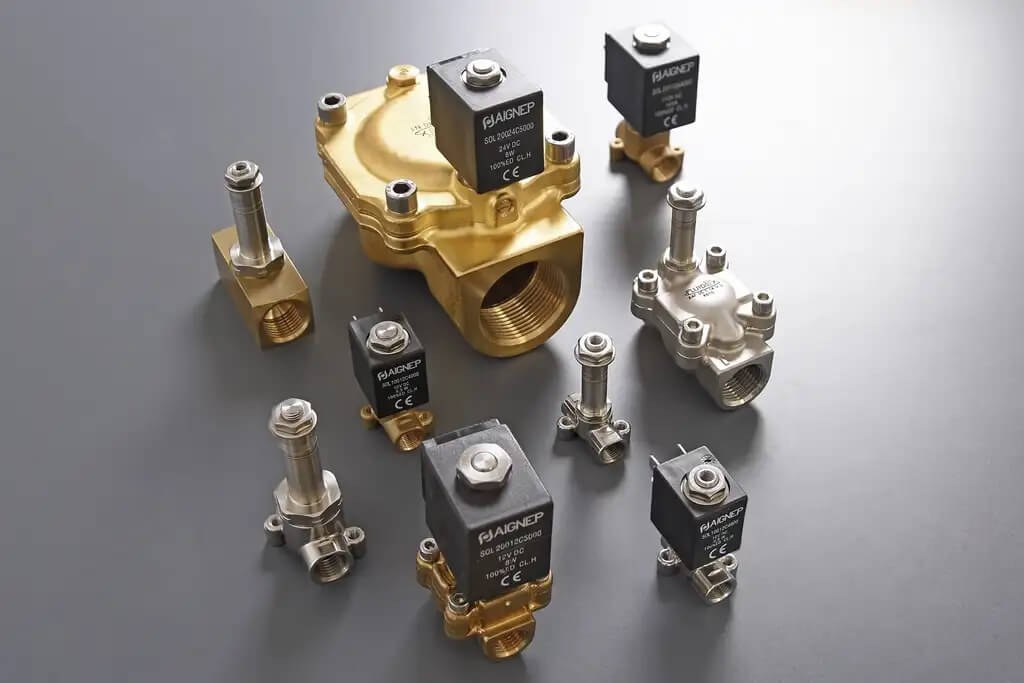

Для фонтанів найчастіше застосовують мембранні електромагнітні клапани. Їхній принцип простий.
- Усередині корпусу є мембрана, яка перекриває прохід для води.
- Над мембраною розташована котушка з осердям (соленоїд).
- Коли на котушку подають напругу, вона створює магнітне поле й піднімає осердя.
- Це відкриває невеликий канал, і тиск води допомагає мембрані піднятися — клапан відкривається.
- Коли напругу знімають, осердя повертається пружиною, мембрана притискається до сідла — клапан закривається.
Прямої дії та з сервоприводом
- Клапани прямої дії відкриваються безпосередньо від зусилля котушки. Вони працюють навіть без перепаду тиску, але для великих діаметрів потрібні потужні котушки.
- Клапани з сервоприводом (непрямої дії) використовують тиск самої води для підйому мембрани. Вони економніші та підходять для більших потоків, але потребують мінімального перепаду тиску для надійної роботи. Цей параметр вказується в технічних характеристиках виробника.
Чому важливі швидкодія та ресурс
У шоу клапан спрацьовує не раз на день, а десятки й сотні разів за одну композицію — під музику з частим ритмом. Звідси два ключові вимоги:
- Швидкодія. Час відкриття та закриття має бути достатньо малим, щоб струмінь «встигав» за ритмом. Чим швидше клапан, тим чіткіший візерунок.
- Ресурс за великої кількості спрацювань. Мембрана, пружина, осердя та ущільнення зношуються з кожним циклом. Для фонтанів обирають клапани, розраховані на інтенсивну циклічну роботу, і закладають запас на сезон.
Є й підводний камінь — гідроудар. Різке закриття клапана створює ударну хвилю в трубах, яка може пошкодити арматуру. Його знижують правильною розводкою, демпферами та підбором швидкості спрацювання.
Нормально закриті клапани як стандарт
Клапани бувають двох типів за станом у спокої:
Тип | У спокої | Під напругою | Типове застосування |
|---|---|---|---|
Нормально закритий (NC) | Закритий | Відкритий | Фонтани, поливання, подача води за командою |
Нормально відкритий (NO) | Відкритий | Закритий | Системи, де потік потрібен постійно, а перекриття — за сигналом |
Для фонтанів стандартом є нормально закриті клапани. Причини прості:
- у разі відключення електрики чи збою контролера всі струмені опускаються, і вода не ллється даремно;
- безпека: фонтан не «стріляє» несподівано;
- економія електроенергії: котушка споживає струм лише під час відкриття струменя.
Захист і матеріали: що витримує воду
Фонтан — це вода, бруд, перепади температур і вологість. Для клапанів це суворі умови.
Захист котушки (клас IP)
Котушка — найвразливіша частина. Її захищають від вологи згідно з класом IP. Для фонтанів зазвичай потрібен високий ступінь захисту — на кшталт IP65 чи вище, а для заглиблених вузлів — ще суворіший. Також важливо:
- герметичні кабельні вводи;
- розміщення клапанного блоку в сухому технічному колодязі, а не просто біля води;
- використання низької напруги (наприклад, 24 В) для підвищення безпеки.

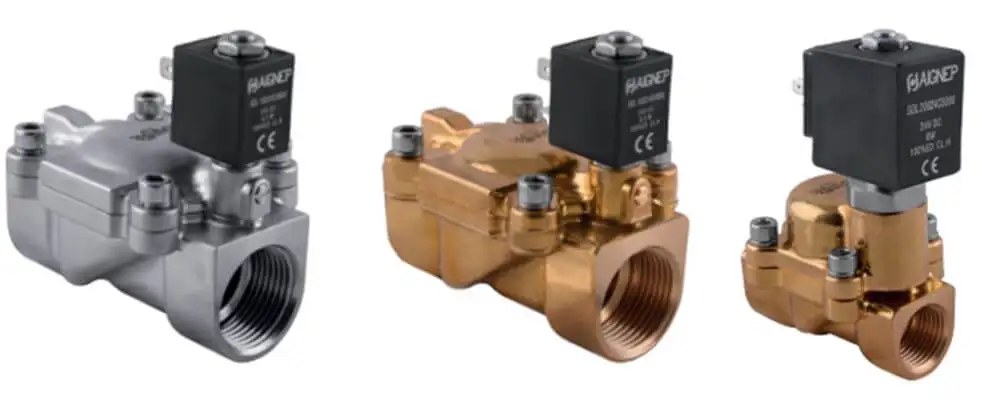

Матеріали корпусу
- Латунь. Міцна, поширена, добре працює з чистою водою.
- Нержавіюча сталь. Стійка до корозії, підходить для агресивнішої води або вуличних умов.
- Пластик (поліамід, ПВХ тощо). Легкий і стійкий до корозії, але має обмеження за тиском та температурою.
Матеріал мембрани та ущільнень (наприклад, NBR, EPDM) має бути сумісним із водою та її добавками. Вода в фонтанах нерідко містить хімію для знезараження, тому сумісність слід перевірити в документації.
Фільтрація
Пісок, листя, водорості й накип потрапляють у клапан і не дають мембрані щільно закритися. Перед клапанним блоком ставлять фільтр, а в систему періодично додають очищення.
Ефекти зі стисненим повітрям: «постріли» та туман
Фонтан не завжди про воду з насоса. Коли до справи підключається пневматика, шоу стає ще виразнішим.
Водяні «постріли»
Стиснене повітря, подане в потрібну мить у ділянку з водою, викидає її різким імпульсом угору. Виходить ефект «пострілу» або «вибуху» води — короткий, ефектний, з чітким початком. Тут клапани працюють у парі з пневматикою: один відкриває подачу повітря, інший — води.
Туманні завіси
Змішування води й повітря у спеціальних форсунках утворює дрібнодисперсний туман. Такі завіси слугують екраном для лазерних проєкцій, створюють атмосферу й підкреслюють підсвітку.
Особливості такого поєднання
- повітряна лінія потребує осушення й фільтрації, щоб не «плювалася» водою у неналежних місцях;
- клапани для повітря та для води — різні: їх підбирають за середовищем, тиском і матеріалами;
- синхронізація повітря й води має бути точною, інакше ефект «розмажеться».
Види фонтанів: порівняння
Тип | Опис | Де зустрічається | Особливості керування |
|---|---|---|---|
Світломузичний | Багато струменів, насоси, підсвітка, музика | Міські площі, парки, ТРЦ | Складний контролер, десятки клапанів |
Водне шоу (мобільне) | Збірна конструкція для одноразових заходів | Весілля, корпоративи, фестивалі | Компактні блоки, швидкий монтаж |
Сухий фонтан | Струмені б’ють із плитки на площі, води на поверхні немає | Площі, набережні, дитячі зони | Дренаж, антиковзне покриття, захищені клапани в колодязі |
Садовий (ландшафтний) | Декор для садиби, невелика кількість струменів | Приватні ділянки, ресторани | Просте керування, таймер |
Поради організаторам івентів і власникам садиб
Для організаторів свят
- Плануйте заздалегідь. Монтаж фонтана, налаштування й репетиція — окремі етапи, які потребують часу.
- Перевірте джерело води та живлення. Потрібні безпечне підключення і запас потужності.
- Продумайте безпеку. Низька напруга, захист від бризок, відгородження електричних вузлів, УЗО.
- Узгодьте сценарій. Тривалість, музику, колір підсвітки, синхронізацію з іншими ефектами.
- Майте резервні клапани та фільтри. Для заходу ризик відмови необхідно мінімізувати.
Для власників садиб
- Почніть з малого. Для декоративного фонтана достатньо кількох струменів і таймера.
- Оберіть нормально закриті клапани й захищені котушки.
- Поставте фільтр. Навіть у садку листя та пилок швидко виведуть клапан з ладу.
- Заховайте електрику. Клапанний блок — у сухому колодязі чи шафі з необхідним класом захисту.
- Підготуйте до зими. Злийте воду з труб і клапанів, щоб лід не пошкодив корпус та мембрану.
- Не економте на дрібницях: трубки, фітинги та кабелі повинні відповідати умовам вулиці.
Чек-лист вибору клапана для фонтана
- Тип — нормально закритий.
- Діаметр і потік відповідають форсункам та насосу.
- Є запас за тиском та потрібний перепад тиску для сервоприводного клапана.
- Заявлена швидкодія і ресурс відповідають частоті спрацювань.
- Клас захисту котушки (IP) підходить до місця установки.
- Матеріал корпусу і мембрани сумісні з водою та її добавками.
- Напруга живлення сумісна з контролером (наприклад, 24 В).
- Передбачено фільтр та захист від гідроудару.
- Є сервісний доступ до клапанів.
Висновок
За красою співочого фонтана стоїть проста й елегантна логіка: кожен струмінь має свій клапан, а контролер подає команди з точністю до частки секунди. Саме швидкодія, довговічність і надійний захист від води дають змогу воді «танцювати» під музику годинами й сезонами. Додайте до цього пневматику — і вийдуть «постріли» та туманні завіси, що перетворюють звичайний захід на справжнє видовище. А для власного фонтана в садибі достатньо кількох правильно підібраних компонентів і продуманого догляду.
